Pierwsza faza robót elektrycznych polegała na okablowaniu domu, czyli na położeniu przewodów wewnątrz domu i wypuszczeniu niektórych z nich na zewnątrz. Przewody będą obsługiwać następujące instalacje:
- elektryczna -- doprowadzenie prądu do lamp i gniazdek zasilających; oprócz dwóch miejsc, do których będzie doprowadzony prąd trójfazowy (tzw. "siła"), zastosowano przewody instalacyjne 3-żyłowe; w obiegu trójfazowym użyto przewody 4-żyłowe; wszystkie obiegi elektryczne zaczynają się w rozdzielnicy, do której będzie doprowadzona energia elektryczna z sieci;
- sterująca (przewody sygnalizacyjne 2-żyłowe) -- domofon, zdalne otwieranie bramy, pogodynka (sterowanie pieca centralnego ogrzewania), zmierzchówka (starowanie automatycznego zapalania światła przed garażem);
- alarmowa (przewody sygnalizacyjne 2-żyłowe) -- zbieranie sygnałów z czujek ruchu, które będą zamontowane wewnątrz domu;
- monitorująca (przewody HDMI) -- zbieranie sygnałów z kamer zamontowanych na zewnątrz domu do miejsca, gdzie będzie umieszczony telewizor;
- telewizyjna (przewody koncentryczne) -- przesyłania sygnału z antenen TV do wybranych pomieszczeń;
- komputerowa (przewody ethernetowe) -- przesyłania sygnału z sieci internetowej do wybranych pomieszczeń.
Całość prac została wykonana w ciągu 8 dni przez 3-osobową ekipę młodych, bystrych elektryków z firmy poleconej - jakżeby inaczej - przez pana Z.
Po ukończeniu instalacji wodno-kanalizacyjnej oraz elektrycznej dom czeka na tynki wewnętrzne. Prace rozpoczną się za kilka dni. Wszystkie przewody i rury wodno-kanalizacyjne staną się niewidoczne. W przyszłości informacja o tym, gdzie są ukryte może być przydatna. Dlatego w tym wpisie postanowiliśmy umieścić szczegółową dokumentację fotograficzną stanu ścian przed położeniem tynków.
Jak na razie jest to najdłuższy i najnudniejszy wpis, mamy jednak nadzieję, że okaże się przydatny w przyszłości. Podzieliliśmy go na części:
Ściany zewnętrzne
 |

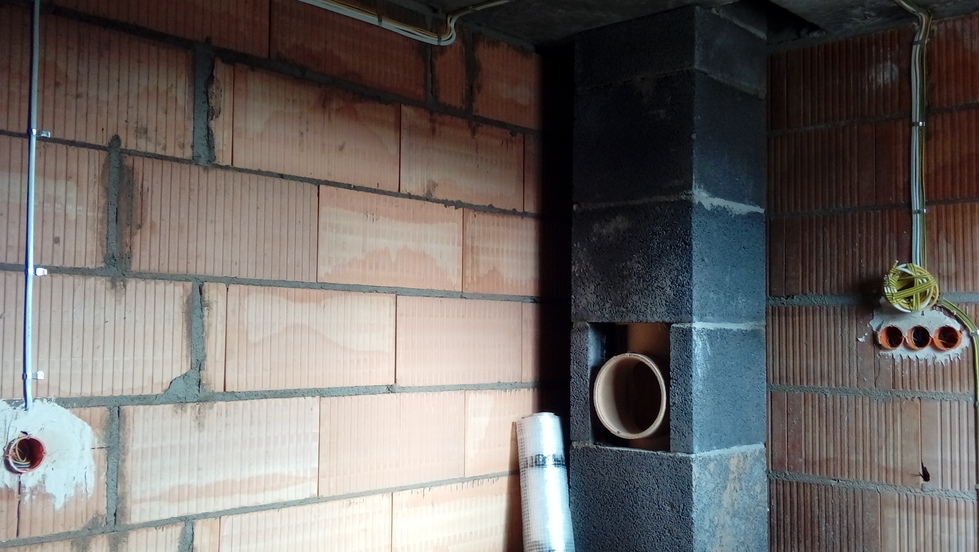

| Pod oknem kotłowni: przez niebieską rurę w żółtej otulinie dom zostanie połączony z zewnętrzną siecią wodociągową. Za rurą zwój bednarki, częściowo wkopany w ziemię. |
 |
| Oświetlenie nad drzwiami do kotłowni. |
 |
| Oświetlenie tarasu (góra) i gniazdko elektryczne (dół). |
 |
| Oświetlenie ogrodu zimowego (góra, lewa strona) i 4 gniazdek elektrycznych (dół, 3 po lewej stronie i 1 po prawej). |
 |
| 3 kable telewizyjne do anten (nad lewym górnym rogiem okna biblioteki). |
 |
| Gniazdko elektryczne na zachodniej ścianie ganku. |
 |
| Światło nad gankiem i 2 przewody do dzwonka (po prawej stronie drzwi). |
 |
| Światło nad garażem, w zwoju 2 przewody: jeden do zmierzchówki (czujnik do automatycznego zapalania światła nad garażem), drugi do stacji pogody (sterowanie pieca centralnego ogrzewania). |
Wyobrażaliśmy sobie, że czujnik temperatury do sterowania pracą kotła powinien być w części mieszkalnej, bo przecież chodzi o utrzymanie zadanej temperatury wewnątrz domu. Lektura tekstu: Jak działa regulator pogodowy? pozwoliła nam zrozumieć sens umieszczania takiego czujnika na zewnątrz. Oto wyjątek z tego artykułu:
Regulator pogodowy jest wyposażony w zewnętrzny czujnik temperatury. W odróżnieniu od regulatora pokojowego (który ma wewnętrzny czujnik temperatury montowany w tzw. pomieszczeniu referencyjnym, regulator pogodowy dostosowuje temperaturę wody w instalacji c.o., potrzebną do utrzymania zadanej przez użytkownika temperatury w domu, na podstawie aktualnej temperatury panującej na zewnątrz. Taka regulacja temperatury umożliwia utrzymanie odpowiedniej temperatury wewnętrznej, ponieważ reaguje on na zmianę warunków pogodowych, zanim wpłyną one na zmianę temperatury w pomieszczeniach. W efekcie regulator pogodowy jest w stanie stale zapewniać komfort cieplny, a także płynną pracę kotła, co z kolei pozwala na oszczędność energii.
Parter
1 - końcówka przewodu od pogodynki, która będzie podłączona do pieca ogrzewczego i będzie zainstalowana w miejscu
4.
2 - przewody przewidziane do zasilania i sterowania urządzeniem otwierającym bramę garażową.
3 - do bramy wjazdowej.
4 - jedna końcówka przewodu od pogodynki (por.
1, wyżej); druga do czujnika zmierzchu, który będzie sterować zapalaniem zewnętrznego światła nad garażem.
5 - końcówka przewodu elektrycznego, który będzie zasilać wentylator.
6 - końcówki przewodów do domofonu.
7 - końcówka przewodu dzwonka.
8 - końcówki przewodów do przycisku dzwonka.
9 - światło w ganku będzie zapalane automatycznie przez czujnik zmierzchu i ruchu.
Elementy w kolorze czerwonym zostaną dopiero zbudowane.
Ganek
 |
| Narożnik dolny, północno-zachodni: po prawej stronie tuż pod oknem włącznik światła nad gankiem; na tej samej ścianie, ale niżej - gniazdko elektryczne; po lewej stronie w środku - zaklejony otwór przez który biegnie przewód do gniazdka umieszczonego na zewnątrz. |
 |
| Dalszy bieg przewodów spod drzwi zakończonych w ganku przelotem do wiatrołapu. |
 |
| Sufit: w środku oświetlenie; po prawej stronie zaklejony otwór przez który biegnie przewód do lampy nad gankiem. |
 |
| Narożnik górny, południowo-wschodni z częścią sufitu: na suficie oświetlenie (to samo co na zdjęciu wyżej); w narożniku zwój przewodu do czujki reagującej na ruch, która będzie sterować oświetleniem ganku. |
 |
| Narożnik południowo-zachodni: fragment przewodu od zaklejonego otworu, przez który biegnie przewód na zewnątrz, do krawędzi między sufitem a ścianą, którą przewód dalej biegnie do oświetlenia nad gankiem. |
 |
| Narożnik północno-wschodni: zwój u góry - do czujki ruchowej alarmu; w środku - włącznik światła wiatrołapu; zwój po prawej stronie włącznika - będzie w tym miejscu jedna z 3 klawiatur do aktywowania / deaktywowania instalacji alarmowej. |
 |
| Górna część ściany wschodniej: w lewym górnym rogu ten sam zwój, co ten pokazany na poprzednim zdjęciu; oświetlenie wiatrołapu; 4 przejścia przez ściany (te w ścianie wschodniej nie są zaklejone) do sąsiednich pomieszczeń. |
 |
| Górna część wnęki szafowej po zachodniej stronie: widoczne 2 przejścia przewodów - po lewej stronie do kuchni, po prawej stronie na poddasze |
 |
| Ściana północna: zwój w lewym górnym rogu nad otworem do wiatrołapu - do dzwonka; podwójna puszka po lewj stronie środkowej ściany - lewa puszka: schodowy wyłącznik światła w wiatrołapie, prawa puszka: schodowy włącznik światła w korytarzu; zwój między puszkami - dwa przewody, obydwa do domofonu; puszka po prawej stronie zwoju - włącznik światła w łazience; lewa dolna puszka - gniazdko do przetwornicy napięcia; prawa dolna puszka - gniazdo elektryczne. |
 |
| Instalacja puszek (1) |
 |
| Instalacja puszek (2) |
 |
| Narożnik północno-zachodni: w środku pod sufitem ten sam zwój dzwonka co na poprzedniej fotografii; szeroka wiązka przewodów biegnących od kuchni (lewa strona) w kierunku pomieszczenia gospodarczego. |
 |
| Ściana wokół otworu do łazienki: lewa strona - włącznik światła w łazience (środek), ; gniazdo elektryczne (dół); dalszy bieg szerokiej wiązki pokazanej na poprzednim zdjęciu; górny prawy róg - górne światło; podwójna puszka po prawej stronie, w środku -lewa puszka: schodowy włącznik światła w korytarzu, prawa puszka - schodowy włącznik światła w pomieszczeniu gospodarczym. |
Łazienka (parter)
 |
| Ściana wschodnia: zwój w lewym, górnym rogu - wiatrak wentylacyjny; niżej - oświetlenie nad umywalką; dwie puszki - wyłacznik światła nad umywalką i gniazdko elektryczne; pod puszkami - przejście przez ścianę do pomieszczenia gospodarczego. |
 |
| Górna część ściany zachodniej: na suficie - oświetlenie łazienki; w środku krawędzi ściany z sufitem - przelot do rozdzielnicy znajdującej się za ścianą w pomieszczeniu gospodarczym; na dole po prawej stronie - przelot do korytarza. |
Pomieszczenie gospodarcze
 |
| Ściana wschodnia: w górnej części krawędzi między ścianami dość słabo widoczny zwój do czujki ruchu; w suficie, przy krawędzi, jaką tworzy ze ścianą wschodnią - przelot na poddasze; pod tym przelotem, na poziomie nieco powyżej górnej krawędzi drzwi - dwa przeloty prrez ścianę do garażu; po lewej stronie drzwi - lewa puszka: włącznik do światła nad wnęką pod schodami; prawa puszka - schodowy włącznik głównego światła w pomieszczeniu.Ściana wschodnia: w górnej części dwa przeloty prrez ścianę do garażu; po lewej stronie drzwi - lewa puszka: włącznik do światła nad wnęką pod schodami; prawa puszka - schodowy włącznik głównego światła w pomieszczeniu. |
 |
| Górny róg południowo-zachodni, który jest słabo widoczny na zdjęciu wyżej. Zob. komentarz do tamtego zdjęcia. |
 |
| Rozdzielnica wbudowana w ścianę zachodnią. |
 |
| Rozdzielnica w trakcie montowania (1) |
 |
| Rozdzielnica w trakcie montowania (2) |
 |
| Sufit (część północna): w środku światło główne; z lewej zamurowane przewody prowadzące do rozdzielnicy; z prawej - na dalszym planie przelot do pomieszczenia nad garażem, na bliższym planie - przelot do garażu.. |
 |
| Narożnik południowo-wschodni pod schodami: górna, prawa strona - światło; niżej gniazdko elektryczne; z lewej przelot do garażu. |
 |
| Dwie niebieskie rury wchodzące do pomieszczenia pod drzwiami do garażu i wchodzące do rozdzielnicy po prawej stronie: na razie puste; jedną będzie doprowadzony prąd z zewnętrznej sieci energetycznej; druga może być wykorzystana do innych celów, np. podłączenia do sieci telewizji kablowej. NB: Szare rury są częścią instalacji wodnej. |
 |
| Trzecia niebieska rura po prawej stronie, która podobnie jak dwie rury pokazane wyżej, także wchodzi do rozdzielnicy, wychodzi na zewnątrz budynku po stronie frontowej. I ona jest pusta do ewentualnego wykorzystania w przyszłości. |
 |
| Wyjście opisanej wyżej niebieskiej rury na zewnątrz. |
 |
| Narożnik południowo-zachodni: kolejno od prawej strony - gniazdko prądu zwykłe; gniazdko do zasilania przetwornicy; po lewej stronie otworu do kotłowni - szeregowy włącznik światła sufitowego; w rogu przy sugficie - przelot do kotłowni. |
 |
| Narożnik południowo-wschodni: puszka po prawej stronie - szeregowy włącznik światła sufitowego, ten sam co na zdjęciu wyżej; puszka po lewej stronie - gniazdko elektryczne; nad nim, w suficie, przelot do pomieszczenia nad garażem. |
 |
| Część północna ściany wschodniej: puszka na gniazdko elektryczne. |
 |
| Część północna ściany zachodniej: Na dole, od prawej do lewej: puszka na gniazdko elektryczne; końcówka 4-żyłowego przewodu na gniazdko siły; zwój do klawiatury aktywującej instalację alarmową; zdalne otwieranie bramy w ogrodzeniu; włącznik zewnętrznego światła nad garażem; schodowy włącznik światła sufitowego w garażu. Na górze po prawej stronie - częściowo zamurowany przelot do pomieszczenia gospodarczego. |
 |
| Ściana zachodnia: wiązki przewodów; w kolorze żółtym - przewód uziemienia; w prawym górnym rogu - częściowo zamurowany przelot do pomieszczenia gospodarczego, jak na zdjęciu wyżej. |
 |
| Światło (przewód skręcony w stożek) oraz zwój 2 przewodów do zasilania i otwierania bramy garażowej. Na dalszym planie, w rogu widoczny zwój czujki oraz przelot do pomieszczenia nad garażem. |
 |

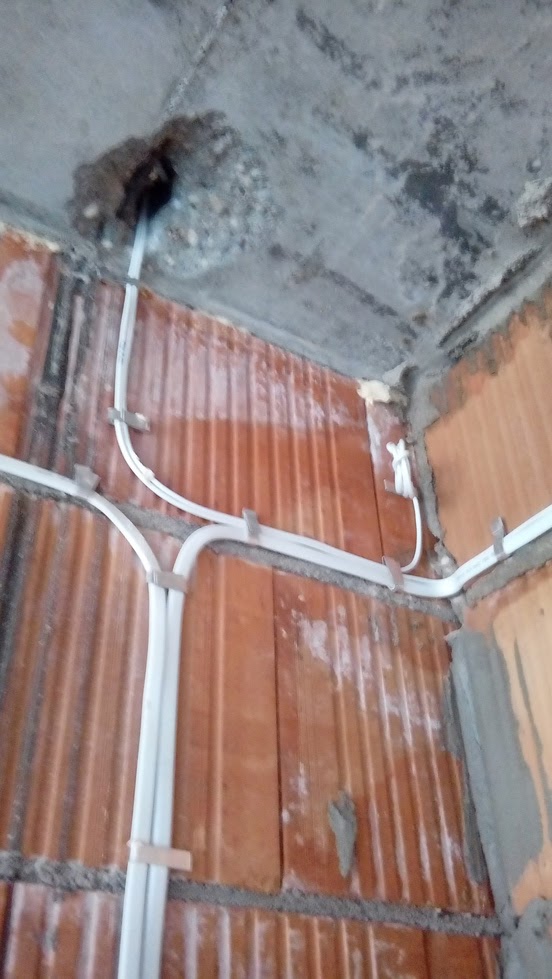

| Zbliżenie na róg opisany na poprzednim zdjęciu. |
 |
| Dwie puste rury (niebieskie) przebiegające przez garaż od kotłowni do rozdzielnicy w pomieszczeniu gospodarczym. Ich rola została opisana w części poświęconej pomieszczeniu gospodarczemu. |
 |
| Ściana południowa: punkt zbiorczy przewodów uziemienia; ich końcówki zostaną połączone z końcówką metalowej taśmy, tzw. bednarki, która przechodzi na zewnątrz i w przyszłości, kiedy prąd zostanie doprowadzony do wnętrza domu, będzie poprowadzona do miejsca, gdzie bednarka biegnąca od głównej skrzynki elektrycznej przy drodze dochodzi do prowizorycznej skrzynki budowlanej niedaleko od domu.. |
 |
| Ściana wschodnia: w prawym górnym rogu częściowo widoczny zwój, który zostanie opisany na zdjęciu niżej przedstawiającym sufit; po prawej stronie drzwi do spiżarni: gniazdka elektryczne do piekarnika i mikrofalówki; nad drzwiami przelot do spiżani oraz zwój do czujki ruchu. |
 |
| Ściana wschodnia po lewej stronie drzwi do spiżarni. Po prawej stronie na zdjęciu para włączników: prawostronny - do spiżarni, lewostronny - schodowy do światła nad wyspą oraz 2 świateł nad zlewozmywakiem. |
 |
| Prawa strona ściany pod oknami: pomarańczowa puszka - normalne gniazdko elektryczne do zmywarki; biała puszka - gniazdko siłwe do podgrzewania wody; żółty zwój - uziemienie do zmywarki. |
 |
| Narożnik południowo-zachodni: na ścianie południowej podwójne gniazdko elektryczne; po prawej stronie ściany zachodniej takie samo gniazdko; w środku na dole gniazdko do obiegu do przetwornicy; po lewj stronie na dole - gniazdko do zapalniczki gazu płyty kuchennej; biegnący w dół od niego przewód prowadzi do gniazdka, które zostanie zainstalowne przy nieistniejącej na razie wysepce. |
 |
| Południowa strona zachodniej ściany: po prawej stronie u góry gniazdko do wyciągu nad płytą kuchenną; przy suficie przewód do światła pod górnymi szafkami; w środku para puszek: jedna na schodowy włącznik światła pod górnymi półkami; druga na gniazdko elektryczne; na dole po prawej stronie gniazdko i przewód opisane na zdjęciu wyżej; po lewej stronie gniazdko na lodówkę. |
 |
| 4 zwoje zwinięte stożkowato przeznaczone są na światła; dwie widoczne puszki i mały zwój nad drzwiami do spiżarni zostały opisane na zdjęciach wyżej; zwój na pierwszym planie po prawej stronie tworzą dwa przewody przewidziane do schodowych włączników, które zostaną zainstalowane na nieistniejącej na razie ścianie oddzielającej kuchnię od pokoju dziennego: każdy z nich będzie włączał przypisaną mu sekcję świateł kuchennych. |
 |
| Przebieg przewodu do gniazdka przy nieistniejącej na razie wysepce. Pozostałe, widoczne tutaj elementy zostały już opisane na zdjęciach wyżej. |
 |
| Światło w spiżarni. |
 |
| Między pokojem dziennym a kuchnią będzie zbudowana ścianka działowa z karton-gipsu z wmontowanymi w nią drzwiami przesuwnymi. Widoczny fragment muru będzie stanowić przedłużenie tej planowanej ściany. Dlatego światło sufitowe umieszczono w taki sposób, aby wypadło centralnie w stosunku do widocznego na zdjęciu fragmentu plus segmentu nieistniejącej ściany do prawej krawędzi przesuwnych drzwi. Po prawej strony widocznej ściany w środku będzie włącznik światła opisanego wyżej, a pod nim gniazdko elektryczne. |
 |
| Ściana zachodnia po prawej stronie okna do ogrodu zimowego. Działowa ścianka między kuchnią a pokojem dziennym znajdzie się ok. 20 cm na prawo od linii prostej rozdzielającej warstwę pustaków od warstwy pełnych cegieł. A więc puszka na dole po prawej stronie znajdzie się w kuchni. Po lewej stronie zdjęcia w podwójnej puszce będą zainstalowane włączniki światła: jedno dla świateł w ogrodzie zimowym, drugie dla świateł w pokoju dziennym. |
 |
| Przebieg przewodu pod drzwiami przesuwnymi do ogrodu zimowego. Pod drzwiami w podłodze znajduje się podłużny otwór, częściowo wypełniony blokami styropianu, przewidziany na ogrzewanie kanałowe. Postanowiliśmy jednak zrezygnować z takiego sposobu ogrzewania. |
 |
| Narożnik południowo (ściana po lewej stronie zdjęcia) - zachodni (ściana po prawej stronie): w górnym rogu zwój przewodu na czujkę ruchu, nad nim przelot do biblioteki na poddaszu. Po prawej stronie na dole przelot do nieistniejącego jeszcze ogrodu zimowego; po lewej stronie gniazdko elektryczne. |
 |
| Przebieg przewodów pod drzwiami przesuwnymi na taras. |
 |
| Narożnik południowo (ściana po prawej stronie zdjęcia) - wschodni (ściana po lewej stronie): po prawej stronie w środku - włącznik światła nad tarasem; niżej gniazdko elektryczne; w górnym rogu zwój na czujkę ruchu; na lewo od zwoju czujki przelot przewodów na poddasze; w tej samej linii, ale niżej, na wysokości gniazdka - przelot do sąsiedniego pokoju. |
 |
| Górna część ściany wschodniej, po prawej stronie otworu kominkowego: czujka i przelot zostały opisane na zdjęciu wyżej; do sporej wiązki kabli u góry, przed otworem kominkowym, zbiegają się 4 przewody: HDMI od kamer monitoringu, przewód ethernetowy do sieci komputerowej, telewizyjny kable koncentryczny oraz przewód elektryczny. |
 |
| Przebieg przewodów wzdłuż otworu kominkowego. |
 |
| Na kolumnie między otworem kominkowym i otworem na drzwi do sąsiedniego pokoju: u góry włącznik światła nad kominkiem (przewód skręcony w spiralę przy górnej krawędzi zdjęcia), niżej w tej samej linii - puszka na gniazdko elektryczne; od tej puszki przewód w głąb pokoju i przymocowany do pionwego pręta jest przeznaczony na gniazdko elektryczne w podłodze. |
 |
| Na pierwszym planie - sufit pokoju dziennego; w głębi - sufit kuchni. |
 |
| Narożnik południowo (ściana po lewej stronie zdjęcia) - zachodni (ściana po prawej stronie): w górnym rogu zwój przewodu na czujkę ruchu, na prawo od niej przelot do pokoju dziennego. Po prawej stronie na dole 4 puszki: podwójne gniazdko, ethernet i koncentryczny kabel telewizyjny. |
 |
| Narożnik południowo (ściana po prawej stronie zdjęcia) - wschodni (ściana po lewej stronie): 2 gniazdka elektryczne. |
 |
| Nie wymaga komentarza. |
 |
| Nie wymaga komentarza. |
 |
| Na pierwszym planie po prawej stronie schodowy włącznik światła nad półpiętrem. Przewód od niego prowadzący przechodzi przez ścianę do pokoju przy kominku i tam biegnie pod schodami (por. zdjęcie z sekcji Pokój przy kominku). |
 |
| Półpiętro, narożnik południowo (ściana po prawej stronie zdjęcia) - wschodni (ściana po lewej stronie): na dole puszka na schodowy włącznik światła nad połpiętrem oraz zwój na czujkę ruchu. W górnej części przewód biegnie na strych. |
 |
| Ściana południowa: podwójna puszka: schodowy włącznik światła nad połpiętrem oraz również schodowy włącznik światła nad korytarzem na poddaszu. Na dole, przy schodach przelot do pokoju przy kominku. [sprawdzić] |
 |
| Zachodnia część ściany południowej: w środku u góry przelot na strych; w środku po prawej podwójna puszka: schodowy włącznik światła w bibliotece oraz również schodowy włącznik światła nad korytarzem na poddaszu; na dole po lewej stronie elektryczne gniazdko obiegu dla przetwornicy, po prawej zwykłe gniazdko elektryczne i od niego przelot do biblioteki. |
 |
| Górna część zachodniej strony klatki schodowej: zwój w prawym górnym rogu dla czujki ruchu; dalej na prawo przelot do pokoju z balkonem na jezioro; w środku zdjęcia - stożkowy zwój na światło. |
1 - końcówka przewodu elektrycznego, który będzie zasilać wentylator.
2 - kabel HDMI w rurze biegnącej po podłodze.
3 - końcówka przewodu do syreny alarmowej.
Elementy w kolorze czerwonym zostaną dopiero zbudowane.
Łazienka (poddasze)
 |
| Ściana południowa: podwójna puszka na dole: włącznik światła nad umywalką i gniazdko elektryczne; trochę wyżej - włącznik głównego światła w łazience; u góry zdjęcia - stożkowaty zwój na światło główne; w tej samej linii przy ścianie - zwój na światło nad umywalką; z lewej strony u góry przewód biegnie do podwójnego zwoju opisanego niżej. |
 |
| Podwójny duży zwój będzie zasilał włączniki do zamontowania na ściance nieistniejącej na razie garderoby, która zostanie zbudowana z płyt karton-gipsowych: jeden z włączników będzie kontrolować światło w garderobie, drugi schodowy - główne światło łazienkowe; po lewej stronie w rogu zwój do zasilania elektrycznego wywietrznika. |
 |
| Przewód do światła w garderobie. Przewody biegnące wzdłuż belek są umieszczone w rurkach ochronnych. |
 |
| Kabel HDMI wychodzący z przelotu z pomieszczenia nad garażem (lewy dolny róg, poniżej zwoju uziemienia) i biegnący do przelotu na zewnątrz (prawy górny róg). |
 |
| Fragment ściany zachodniej pod oknem: 4 puszki zawierają kable do: podwójnego gniazdka elektrycznego, wyjście kabla ethernetowego oraz wyjście kable tv, koncentrycznego; do przyszłych gniazdek podłogowych biegną 2 przewody: elektryczny i ethernetowy. |
 |
| Dolna część narożnika południowo (ściana po lewej stronie zdjęcia) - zachodniego (ściana po prawej stronie): 2 kable na dole zdjęcia zostały opisane wyżej; czarna rura na podłodze zawiera kabel HDMI biegnący od kamer monitorujących do pokoju dziennego nad kominkiem; w ścianie kabel HDMI jest zamurowany; pozostałe elementy widoczne na tym zdjęciu opisane są niżej. |
 |
| Prawy narożnik, który na zdjęciu wyżej jest słabo widoczny. Dwa przeloty czarnego kabla HDMI do zewnętrznych kamer oraz przelot kabla do czujek (cienki biały przewód w dolnym prawym rogu). Zwisający kable w poprzek zdjęcia nie należy do instalacji elektrycznej - to przewód używany tymczasowo przez ekipę kładzenia tynków. |
 |
| Kabel HDMI przed zamurowaniem. |
 |
| Południowa część ściany zachodniej: w ścianie po prawej stronie zdjęcia zamurowny kabel HDMI; równolegle do niego przewód do jednej z lamp sufitowych; w puszce będzie gniazdko elektryczne. |
 |
| Przebieg przewodów pod oknem balkonowym od strony południowej; po lewej stronie okna puszka na gniazdko elektryczne; przewody znikają w przelocie do pokoju dziennego. Na ścianie wschodniej, tj. tej na której jest puszka, nie ma żadnych innych przewodów. |
 |
| 2 przewody systemu alarmowego: jeden biegnący do przelotu na zewnątrz, do miejsca nad drzwiami balkonowymi, gdzie zostanie zainstalowana syrena i pulsujące światło alarmowe; drugi do czujki wewnątrz biblioteki. |
 |
| Ściana nad drzwiami balkonowymi. Przewody opisane na zdjęciu wyżej osiągają swoje cele: przelot i czujka. |
 |
| Ściana naprzeciwko drzwi balkonowych. Oprócz przewodu widocznego tutaj nie zawiera innych elementów instalacji elektrycznej. |
 |
| Narożnik północno (ściana po lewej stronie zdjęcia) - wschodni (ściana po prawej stronie): po prawej stronie otworu drzwiowego schodowe włączniki: jeden do świateł w bibliotece, drugi do światła na klatce schodowej; nad nimi przewód do światła sufitowego; w środku następne światło sufitowe. |
 |
| Ten sam narożnik jak wyżej. 2 przewody do czujek znikają w przelocie na parter. |
 |
| Oświetlenie sufitowe w części zachodniej. |
 |
| Narożnik południowo (ściana po prawej stronie zdjęcia) - zachodni (ściana po lewej stronie): w puszce będzie gniazdko elektryczne; czarne kable biegnące pionowo od wiązki białych przewodów to przewody HDMI przechodzące przez ścianę do miejsc, gdzie zostaną zainstalowane kamery monitorujące. |
Pokój z balkonem na jezioro
 |
| Ściana nad drzwiami: po prawej zwój do czujki ruchu; w środku odnoga przewodu do jednego z 2 świateł sufitowych. |
 |
| Ściana południowa: w środku po prawej stronie zdjęcia puszka na włącznik obydwu świateł sufitowych; pod nią puszka na gniazdko elektryczne; w środku na dole przelot do ?? [sprawdzić]; nad nim przewód do drugiego światła. |
 |
| Młodzi elektrycy wykonywali swoją pracę bardzo starannie. |
 |
| Narożnik południowo (ściana po prawej stronie zdjęcia) - wschodni (ściana po lewej stronie zdjęcia): w środku przelot opisany wyżej;; w rogu na dole puszka gniazdka elektrycznego. |
 |
| Wschodnia część pokoju przy podłodze. Zdjęcie poglądowe: wszystkie widoczne tutaj elementy zostały opisane przy bardziej szczegółowych fotografiach. |
 |
| Fragment ściany wschodniej przy kanale wentylacyjnym: po prawej stronie - puszka na gniazdko elektryczne; w środku 2 przewody czujek schodzących w dół do przelotu w stropie. [sprawdzić] |
 |
| Przelot kable HDMI na zewnątrz do miejsca gdzie zainstalowana zostanie kamera monitorująca. |
 |
| Ten sam przelot kable HDMI co wyżej, tutaj jednak pozwalający go lepiej zlokalizować. |
 |
| Drzwi na balkon. Po lewej stronie 4 puszki: podwójne gniazdko, ethernet i koncentryczny kabel telewizyjny. Na tej samej ścianie przelot do biblioteki. |
Pomieszczenie nad garażem
 |
| Pomieszczenie zostanie podzielone ścianką działową z karton-gipsu na linii wschód-zachód, która będzie usytuowana tuż przy drzwiach, po prawej stronie zdjęcia. Powstaną dwa pokoje: północny i południowy. Zwój przy więźbie składa się z 2 przewodów: jeden będzie prowadzić do światła sufitowego w pomieszczeniu północnym, a drugi do włącznika tego światła, który zostanie zamocowany na ściance działowej w pokoju północnym. Pozostałe elementy instalacji znajdą się w pokoju południowym. Po lewej stronie otworu drzwiowego włącznik świateł sufitowych. Przy więźbie 2 stożkowate zwoje na światła pokoju południowego. W środku między światłami jedna odnoga przewodu biegnie na strych. |
 |
| Dolna część południowej strony: po prawej stronie zdjęcia - puszka na gniazdko elektryczne; na ścianie południowej po prawej stronie słabo widoczna puszka również na gniazdko elektryczne. W rogu, też słabo widoczny kabel HDMI do kamery. Por. zdjęcie niżej. |
 |
| Zbliżenie na kabel HDMI zasygnalizowany na zdjęciu wyżej. Niżej w rogu - kolanko rury kanalizacyjnej z górnej łazienki. |
 |
| Narożnik południowo (ściana po prawej stronie zdjęcia)- wschodni (ściana po lewej stronie zdjęcia). W górnej części prawego rogu trudno dostrzegalny kabel HDMI do kamery. Por. zdjęcie niżej. |
 |
| Zbliżenie na kabel HDMI zasygnalizowany na zdjęciu wyżej. |
 |
| Dolna część północnej strony: na ścianie wschodniej (prawa strona) - puszka na gniazdko elektryczne; podobna puszka naprzeciwko. |
 |

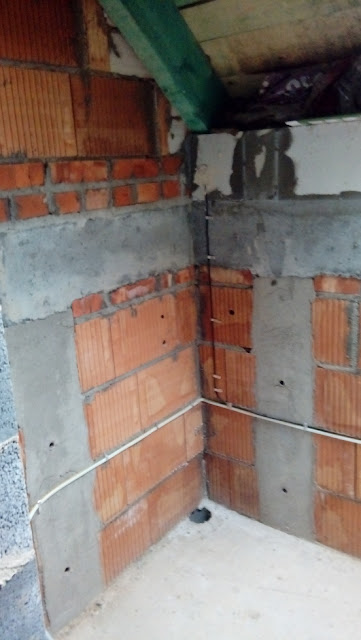

| Część północna ściany zachodniej. Nie wymaga komentarza. |
 |
| Zachodnia część strychu. Na ścianie szczytowej widać zwoje przewodów telewizyjnych oraz HDMI od kamer. Przewody do świateł i ich włącznika zostały zainstalowane na elementach więźby po południowej stronie. |
 |
| Wiązki przewodów odchodzące od zespółu zwojów schodzą do biblioteki po obydwu stronach jej okna. Tutaj po stronie północnej. |
 |
| Wiązka przewodów po stronie południowej. |
 |
| Czarne kable HDMI zakończone widocznym tutaj zwojem mają swój początek w miejscach zewnątrz domu, w których zostaną zainstalowane kamery monitorujące. 4 białe przewody w górnej części mają swój początek po zewnętrznej stronie ściany szczytowej i kończą się w zwojach tutaj widocznych. Przewidziane są na zbieranie sygnałów z anten telewizyjnych. |
 |
| Widoczna na deskach końcówka kabla HDMI będzie połączona z końcówką zwoju HDMI pokazanego na poprzednim zdjęciu. W osłaniającej rurze kabel został poprowadzony w dół do biblioteki, dalej po podłodze do miejsca przelotu do pokoju dziennego, przy kominku. Tam umieścimy telewizor, na którym będzie można monitorować miejsca wokół domu widoczne dla kamer. W widocznej tutaj puszce będzie zainstalowane jedno z dwóch strychowych gniazdek elektrycznych. Drugie znajdzie się po przeciwnej stronie strychu na wschodniej ścianie garażu. |
 |
| Oświetlenie w zachodniej części strychu. |
 |
| Oświetlenie w środkowej części strychu. Po prawej stronie na dole - podwójny włącznik świateł: (i) dla podwójnych w części głównej, (ii) dla pojedyńczego na strychu nad garażem. Włącznik został zainstalowany w miejscu, w pobliżu którego będzie się wchodziło na strych po opuszczanych schodach |
 |
| Widok na wschodnią część strychu głównego. Na dalszym planie otwór do części strychu nad garażem. |
 |
| Podwójny włącznik opisany wyżej. |
 |
| Południowa część ściany szczytowej między częścią główną domu, a garażem. Przez rurę w piance, po połączeniu jej z odpowietrznikiem dachowym, będzie odbywać się odpowietrzenie sedesu z górnej łazienki. |
 |
| Środkowa i północna część ściany szczytowej między częścią główną domu, a garażem. |
 |
| Światło na strychu nad garażem. |
 |
| Ściana szczytowa po wschodniej stronie garażu. Będzie na niej jedno z dwóch strychowych gniazdek elektrycznych. Drugie znajdzie się po przeciwnej stronie strychu na zachodniej ścianie domu. |
