Projekt aranżacji łazienek: 21.2.2017

Łazienka na parterze:

Rzut perspektywiczny łazienki na parterze. Pokazano również fragment pomieszcenia gospodarczego, w którym zamierzamy umieścić pralkę.

Plan rozmieszczenia urządzeń w łazience na parterze oraz w przylegającym do niej pomieszczeniu gospodarczym. Po lewej stronie umywalki, na ścianie z oknem zaplanowaliśmy podwójne gniazdko elektryczne.

Po realizacji tego projektu okazało się, że lokalizacja sedesu była niewłaściwa i musiała zostać zmieniona: uwywalka zajęła miejsce sedesu, a tenże wylądował na przeciwległej ścianie w stosunku do tej, przy której widnije na projekcie. Porównaj: poprawka sedesowa.

Komentarze:

1. Obydwa pomieszczenia będą mieć ogrzewanie podłogowe.
2. Dokładne usytuowanie urządzeń nastąpi w czasie realizacji.
3. Lokalizację podłogowej kratki odpływowej natrysku ustalimy z hydraulikiem w czasie realizacji.
4. Lokalizację i rodzaj oświetlenia ustalimy z elektrykiem w czasie realizacji.

Łazienka na poddaszu:

Rzut perspektywiczny łazienki na poddaszu. W celu uzyskania większej przejrzystości usunięto górny fragment ściany widocznej w lewej dolnej części rysunku.

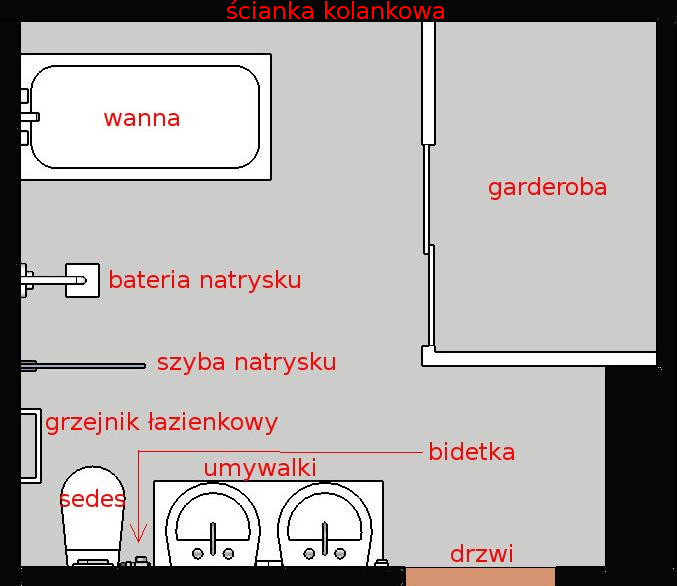

Plan aranżacji urządzeń w łazience na poddaszu.

Komentarze:

1. Łazienka będzie mieć ogrzewanie podłogowe.
2. Nad wanną, na tej samej ścianie co garderoba, będzie dodatkowo zainstalowany kaloryfer. Z tego powodu wanna nie przylega z tej strony do ściany.
3. Lokalizację podłogowej kratki odpływowej natrysku ustalimy z hydraulikiem w czasie realizacji.
4. Nie byliśmy pewni, czy na ścianie między sedesem a drzwiami będzie wystarczająco dużo miejsca na dwie umywalki. Jeśli nie, w tym miejscu zamontuje się tylko jedną.
5. Dokładne usytuowanie urządzeń nastąpi w czasie realizacji.
6. Podwójne gniazdko elektryczne powinno się znaleźć między umywalkami.
7. Lokalizację i rodzaj oświetlenia ustalimy z elektrykiem.

Projekt aranżacji kuchni: 17.2.2017

Zarówno elektrykowi jak i hydraulikowi, z którymi rozpoczęliśmy rozmawiać n/t prac instalacyjnych, potrzebne są nasze decyzje w sprawie aranżacji kuchni i obydwu łazienek. W tym wpisie zajmujemy się wyłącznie kuchnią. Łazienki zostaną opracowane w najbliższych dniach.

Sposób podziału bloku szafek dolnych i górnych nie został jeszcze ustalowy, albowiem nie powinno mieć to wpływu na sposób przeprowadzenia instalacji elektrycznych i hydraulicznych. Tę kwestię odkładamy do czasu rozmów ze stolarzem.

Widok na wewnętrzny (w głąb domu) róg kuchni. Węższe drzwi prowadzą do spiżarni, szersze - do pokoju dziennego. Aby zwiększyć przejrzystość aranżacji nie pokazane zostały górne szafki nad płytą gazową i lodówką oraz pozostałe dwie ściany.

Widok na zewnętrzny (względem domu) róg kuchni. Pokazane zostały górne szafki nad płytą gazową i lodówką, a ukryto kolumnę zawierającą piekarnik i mikrofalówkę. I w tym przypadku usunięto dwie ściany, które blokowałyby widok.

Widok z góry. Usunięto górne szafki nad płytą gazową i lodówką oraz szafkę nad mikrofalówką.

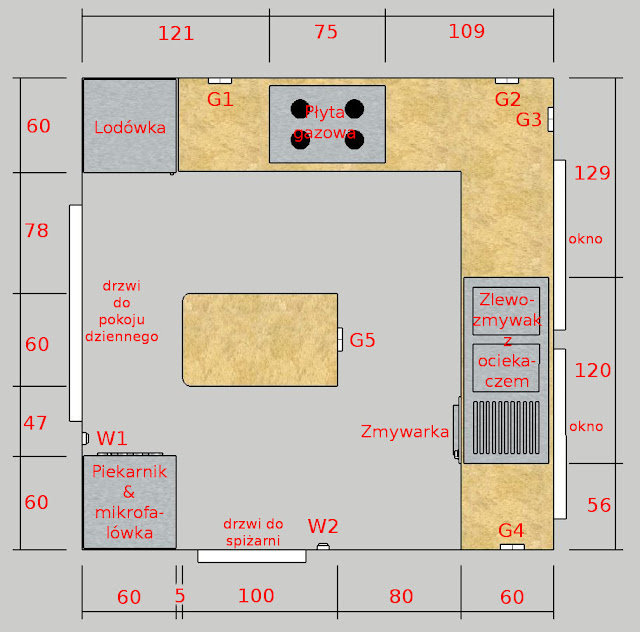

Plan z wymiarami. Nie uwzględniono górnych szafek nad płytą gazową, lodówką i mikrofalówką.

Komentarze do planu:

1. Gniazdka G1 - G5 powinny być podwójne.
2. Dolne krawędzie gniazdek G1 - G4 powinny zostać umieszczone ok. 30 cm ponad blatami szafek. Górna krawędź gniazdka G5 na bocznej ściance wyspy powinna być umieszczona ok. 10 cm poniżej jej blatu.
3. Włącznik W1 powinien mieć dwa przyciski sterujące dwoma sekcjami punktowych świateł umieszczonych w suficie.
4. Włącznik W2 powinien mieć dwa przyciski: jeden do światła w spiżarni, drugi do światła nad zlewozmywakiem.
5. Ilość punktowych świateł sufitowych oraz ich rodzaj i rozmieszczenie zostaną ustalone z elektrykiem. Podobnie zastosujemy się do sugestii elektryka odnośnie rodzaju świateł pod górnymi szafkami.

Wyposażenie:

Gazowa płyta grzewcza Hotpoint-Ariston 751 PCN T/IX/HA, 75 x 51 cm, stal nierdzewna.

oo

Płyta gazowa Whirlpool, AKF 7522 IXL, 73 x 51 cm.

Zlewozmywak dwukomorowy z ociekaczem nakładany na szafkę Kuchinox SK6 021T, 120 x 60 x 15 cm, stal nierdzewna.

Stolarka okienna (2): 11.2.2017

Od ostatniego wpisu na budowie nic się nie zmieniło oprócz pogody. Dzisiaj było piękne słońce, więc skorzystaliśmy z tego i zrobiliśmy trochę zdjęć.

Zauważyliśmy ciekawą, zupełnie niezamierzoną przez nas cechę elewacji ogrodowej: podwójne okna pokoju na parterze mają prawie identyczne proporcje jak podwójne drzwi przesuwne. Wydaje się, że od strony estetycznej jest to korzystne.

Widok na jezioro z balkonu od strony frontowej.

Widok z balkonu od strony ogrodowej.

W środku spiżarnia, po lewej stronie kuchnia, po prawej otwór do wiatrołapu, a dalej łazienka.

Jak wyżej, z tą różnicą, że zdjęcie zostało zrobione z innego miejsca.

W głębi łazienka.

Z korytarza do pomieszczenia gospodarczego. Z niego drzwi go garażu.

Zamocowanie drzwi zewnętrznych. Widok od strony ganku. Kotwy mocujące są znacznie gęściej zastosowane niż w przypadku montażu okien.

Zamocowanie okien ganku. Widok na dolny narożnik.

Zamocowanie jednego z okien ganku. Widok na górny narożnik.

Dolny lewy róg drzwi do ganku. Widok od zewnątrz.

Dolna część narożnych okien ganku. Ramy futryny wystają 2 cm poza lico ścian.

Dolne narożniki okien kuchennych.

Zamocowanie górnej części prawego panelu drzwi z ganku do wiatrołapu. Widok od strony ganku. W górnej lewej stronie zdjęcia kotwa przytwierdzona dwoma śrubami mocuje słupek miedzy panelem bocznym, a drzwiami.

Stolarka okienna: 9.2.2017

Mimo utrzymującej się śnieżnej (zdjęcia) i mroźnej (ok. -5 C) pogody, monterzy firmy WIKĘD pracowali na pełnych obrotach. Planowali wstawić wszystkie okna i drzwi w ciągu jednego dnia, (6.2.2017 pracowali od 9:30 do 19:00), ale okazało się, że przygotowane do montażu drzwi zewnętrzne ganku miałyby się otwierać do środka, a więc nie tak jak to wynikało ze specyfikacji. Musieli więc przyjechać ponownie 9.2.2017. Pracowali od 8:30 do 11:00, wtedy już tylko przy ganku. Podobna pomyłka w fazie przygotowania materiałów dotyczyła przesuwnych drzwi do ogrodu zimowego: dostarczono je w wersji otwieranej z lewej strony do prawej, kiedy miało być odwrotnie. Poprawka tego błędu zajmie więcej czasu, ok. dwóch tygodni.

W elewacji ogrodowej wszystkie otwory zostały wypełnione przynależną im stolarką. Ramy drzwi i okna do kotłowni (prawa strona) są ciemnozielone. Rama okna pokryta jest białym plastykiem ochronnym; pod spodem jednak jest rzeczywiście zielona. Ramy w bryle głównej są białe (tutaj też pokryte warstwą ochronną).

Elewacja frontowa. Po lewej stronie ganku okno do łazienki i do pomieszczenia gospodarczego. Okna i drzwi ganku są wysunięte ok. 2 cm przed lico ściany. Przyczynę takiego montażu wyjaśniliśmy we wpisie Stolarka okienna ganku.

Elewacja frontowa. Po prawej stronie ganku widoczna jest część okna do kuchni. Wszystkie ramy w tej elewacji są białe.

Wszystkie elementy przybył jednym transportem. Największe są ramy do drzwi przesuwnych. Aby je zdjąć z przyczepy potrzebna byla współpraca całej 3-osobowej ekipy.

Pozostałe elementy zmieściły się w bagażówce.

Okna przesuwne są tak ciężkie, że ramy i szyby musiały być dostarczone osobno.

Szyby czekają na instalację w ramach drzwi przesuwnych. Wszystkie okna i oszklone drzwi mają 3-warstwowe szyby.

Drzwi z ganku do wiatrołapu widziane od strony ganku. Otwierają się do ganku. Ich ramy są ciemnozielone.

Drzwi z wiatrołapu do ganku widziane od strony wiatrołapu.

Okna w kuchni. Otwierają się na ściany. Po prawej stronie ściana spiżarni.

Okno łazienkowe widziane od zewnątrz.

Drzwi na balkon od strony jeziora. Jedynie prawe skrzydło jest otwieralne. Nb. jezioro jest tak solidnie zamarznięte że możnaby po nim jeździć na łyżwach.

Otwór na przesuwne drzwi do ogrodu zimowego czeka na wypełnienie zgodne z przeznaczeniem. Po instalacji stolarki dom można teraz zamykać na klucz. Aby korzystać z tego faktu (składowanie materiałów do pokrycia dachu: rynny, okna połaciowe, itp.) dywan przykrywający dotychczas ten otwór został zastąpiony płytami.

Kominy: 1.2.2017

Obserwując okoliczne place budowy domów jednorodzinnych, zauważyliśmy, że większość wykonawców stawia kominy przed konstrukcją więźby dachowej. Pan Z. czekał z tą fazą aż do momentu kiedy deskowanie dachu zostało przykryte membraną.

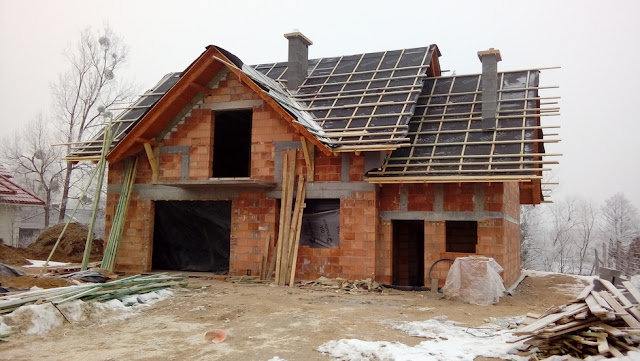

Obydwa kominy są po stronie elewacji ogrodowej.

Otwór do przyszłego ogrodu zimowego został przykryty dywanem z kolekcji pana Z.

Każdy komin jest zwieńczony betonowym pierścieniem wzmacniającym jego konstrukcję (tutaj jeszcze w szalunku).

Część ściany głównej bryły domu nad dachem garażowym została już ocieplona i otynkowana. Z oczywistych względów musiało to być zrobione przed położeniem dachówki.

Ścianki działowe (2): 19.1.2017

Po przerwie świątecznej nastała prawdziwa zima ze śniegiem. Zaskoczyła budowlańców, których ostatnie lata przyzwyczaiły do łagodnej pogody, sprzyjającej ich działalności przez okrągły rok. W końcu doczekaliśmy się kilku dni z temperaturami pozwalającymi na murowanie i dzięki temu ścianki działowe mogły zostać dokończone.

Elewacja ogrodowa.

Elewacja fontowa. Ścianka między łazienką (prawa strona) i pomieszczeniem gospodarczym (lewa strona) skończona.

Widok z ganku na wiatrołap. We wgłębieniu w środku progu, pod przyszłymi drzwiami, zostaną umieszczone rurki ogrzewania podłogowego. Zarówno wiatrołap jak i ganek będą ogrzewane w ten sposób.

Widok z pokoju dziennego na spiżarnię z wejściem do niej od kuchni.

Górna część otworu drzwiowego z pokoju z balkonem na jezioro, do korytarza na piętrze. Dwa z czterech słupów podpierających więźbę dachową wypadły w tym pokoju. Wewnątrz cegieł użytych do konstrukcji nadproży w otworach drzwiowych w ściankach wewnętrznych ukryte są stalowe belki (por. niżej).

Zobacz opis przy poprzednim zdjęciu.
